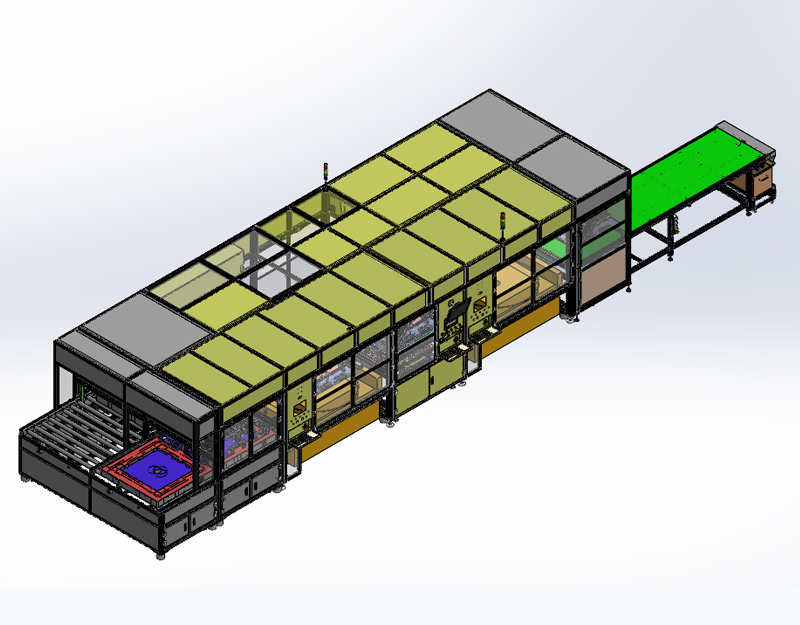

全自動玻璃切割機生產線

HXL-TFT5Z-9585QGX

特點
對G4.5大板OLED玻璃進行切割的工藝； 對G4.5大板玻璃進行自動上料、A麵切、翻轉、B麵切、皮帶下料的工藝。
售前谘詢: 182 9025 5699
售後谘詢: 135 1024 0189
聯係郵箱: denxianjin163@163.com
產品介紹

設備概要

應用領域：對G4.5大板OLED玻璃進行切割的工藝；
設備概要：對G4.5大板玻璃進行自動上料、A麵切、翻轉、B麵切、皮帶下料的工藝。


結構布局及工藝流程

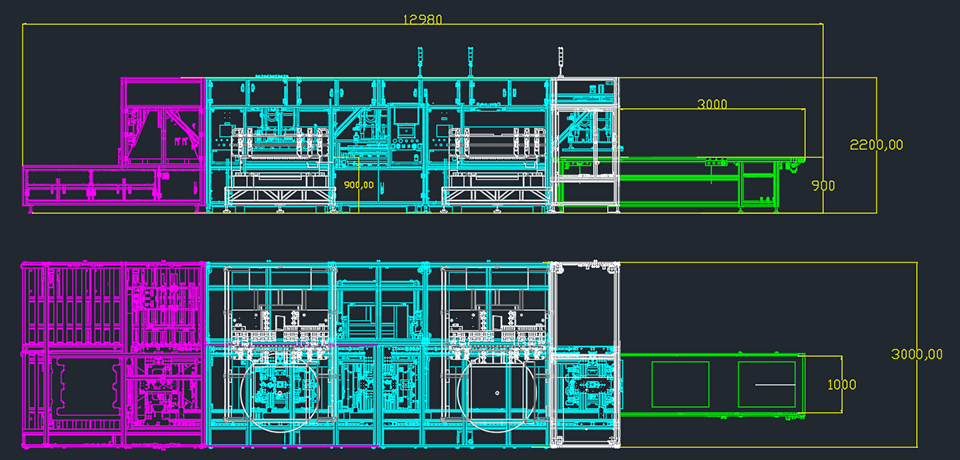

設備布局圖

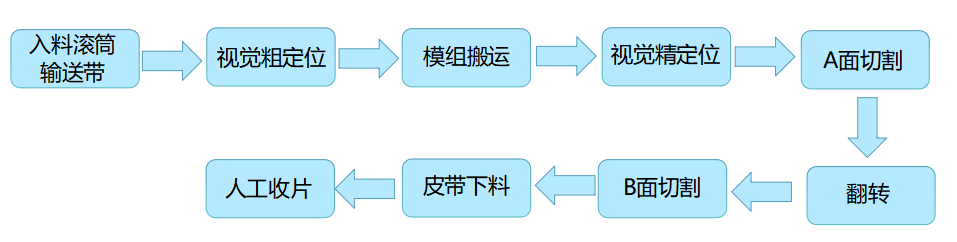

工藝流程



產品應用
應用領域
3C數碼
車載顯示
智能穿戴
太陽能
航天航空
醫療
電子紙
詳細參數

主要性能

1、設備型號

HXL-TFT5Z-9585QGX全自動玻璃切割機生產線

2、產能

45排版 2000-2200PCS/HR

3、產品要求

1、單板厚度：≥0.2mm
2、大板尺寸：L925mm * W709mm; L925mm * W790mm

4、切割平台

1、平台尺寸：950 * 850mm
2、平台平整度：≤±30um
3、對位方式：視覺係統自動對位
4、平台移動方式：Y軸直線電機
5、移動速度：MAX 1000mm/s

5、刀頭

驅動方式：直線電機
移動速度：MAX 800mm/s
刀頭數量：5把

6、刀頭Z軸移動

移動速度：MAX 50mm/s
檢測方式：零點檢測
切割起始點：起點可單獨設定
切割精度：±30um

7、Camera軸

CCD裝置位置：5刀頭配備CCD
視野範圍：CCD*5 130萬像素
CCD光源：藍光LED（亮度可調）

8、全景CCD拍照

1、相機像素：600萬
2、視野大小：800*1000mm
3、使用位置：從PP BOX取料前全景CCD拍照

9、切割後搬運機構

A麵切割後：使用吸板機構

10、精定位相機

1、相機像素：130萬相機
2、使用位置：搬入切割機#1前、搬入切割機#2前,此相機先不安裝，如果定位精度達不到，再進行安裝

11、產品轉型時間

更換新產品+調試時間：≤60min
更換已調校過的產品+調試時間：≤30min

12、外形尺寸

機器長度：12980mm 機器深度：3000 mm
機器高度：2200 mm （不包含三色燈的高度）

13、Pass Line

900-950mm

14、CDA

壓力：0.5-0.7Mpa
氣管：藍色，直徑φ12

15、Vacuum

抽真空速度500L/min
負壓-50Kpa～-70Kpa（客戶提供真空源）
氣管：透明色，直徑φ12

16、稼動率

≥95%

17、電源要求

三相380V 總功率15KW(僅供參考）

主要關鍵部件特征及產地

元器件名稱

品牌

產地

伺服馬達及驅動器

匯川

國產

步進馬達及驅動器

雷賽

國產

PLC

匯川

國產

觸摸屏

維倫

國產

傳感器

鬆下/OMRON

日本

氣動元件

SMC，亞德客

日本，台灣

視覺係統

WCD、MKC

蘇州、深圳
