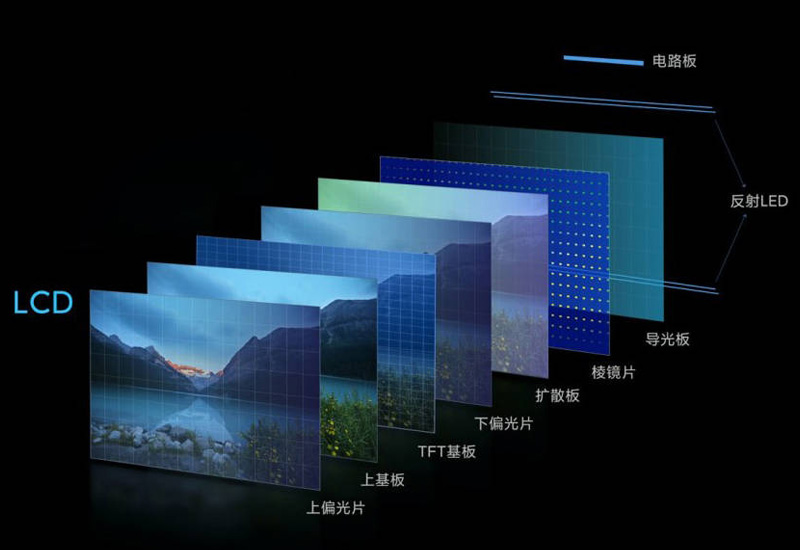

彩色TFT-LCD利用薄膜晶體管來產生電壓,以控製液晶轉向的顯示器,由一片具有薄膜場效應晶體管矩陣電路的玻璃板和一片具有彩色濾色片的玻璃板組成，兩片玻璃板之間灌有液晶。顯示器中的每個像素，由薄膜晶體管矩陣電路的橫向及縱向公用金屬導線劃分，每一個像素包含一個薄膜場效應晶體管和一個電容，這個電容由矩陣電路中的氧化銦錫(ITO)透明電極及彩色濾色片上的公用1TO電極構成。兩電極間所夾的液晶則充當了電容中的電介質。
顯示器采用每次掃描一條線的驅動方式，當一個正脈衝加在某一條橫向掃描公用導線(或稱柵極線)上時，連至該橫向導線的所有薄膜晶體管均被打開，呈導電狀態，此時每個像素上的電容被充電至其相應的縱向公用導線(或稱為信號線)的電壓。當輪到其他掃描線加正脈衝時，原來的這條掃描線則加負電壓，將所有連至該掃描線的薄膜晶體管全部關閉，呈不導電狀態。
因此原來充至各電容器的電荷能保持掃描一幀所需的時間，直到下次再輪到該線掃描時為止。如果顯示器使用的是扭曲向列相TN)液晶，那麽最好是用交流電壓來驅動，也就是每一個畫麵驅動電壓的極性必須與上個畫麵的相反。顯示器中的液晶就好像一個光閥，隨著每個像素上電壓的變化，通過該像素彩色光的強弱也發生變化。
TFT液晶顯示屏是有源矩陣顯示屏，因此，其驅動方式與TN、STN液晶顯示屏截然不同，采用的是源矩陣動態驅動法。TFT液晶顯示屏之所以能夠顯示出色彩逼真的彩色，是由於其內部的彩色濾色片和TFT場效應管共同協調工作完成的。
